今日の講義は製図について。2作目から自分で製図をしてギターを一から製作します。もう1作目を作り終えるので、2作目のデザインを固めていかねば。
実習は配線、ジャックプレート、ピンの取り付けをしました。
この記事の内容を動画で簡単にまとめています。
チャンネル登録していただけるととても嬉しいです。

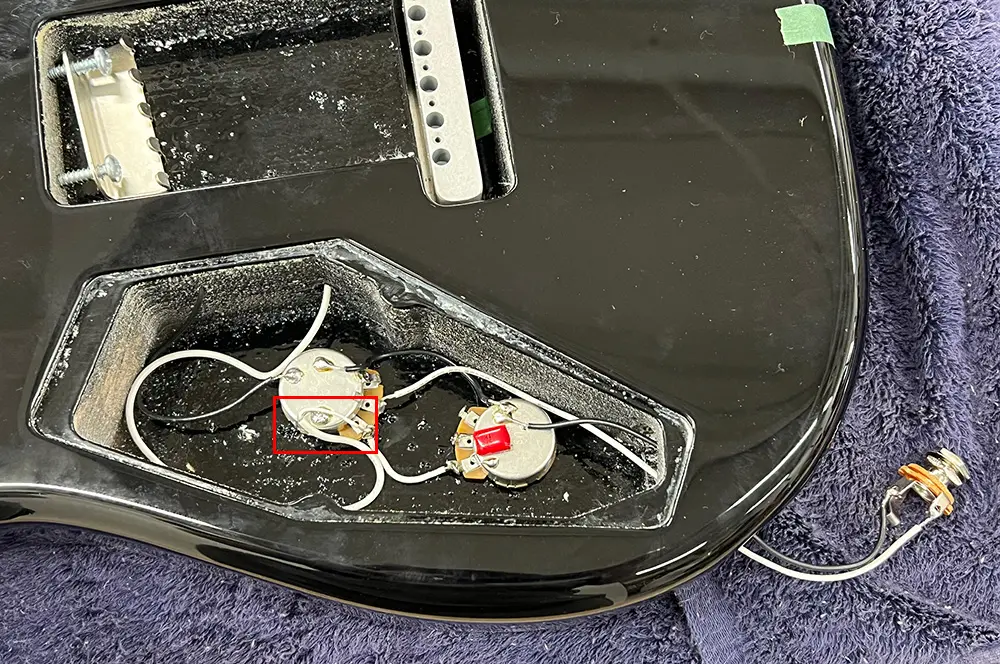

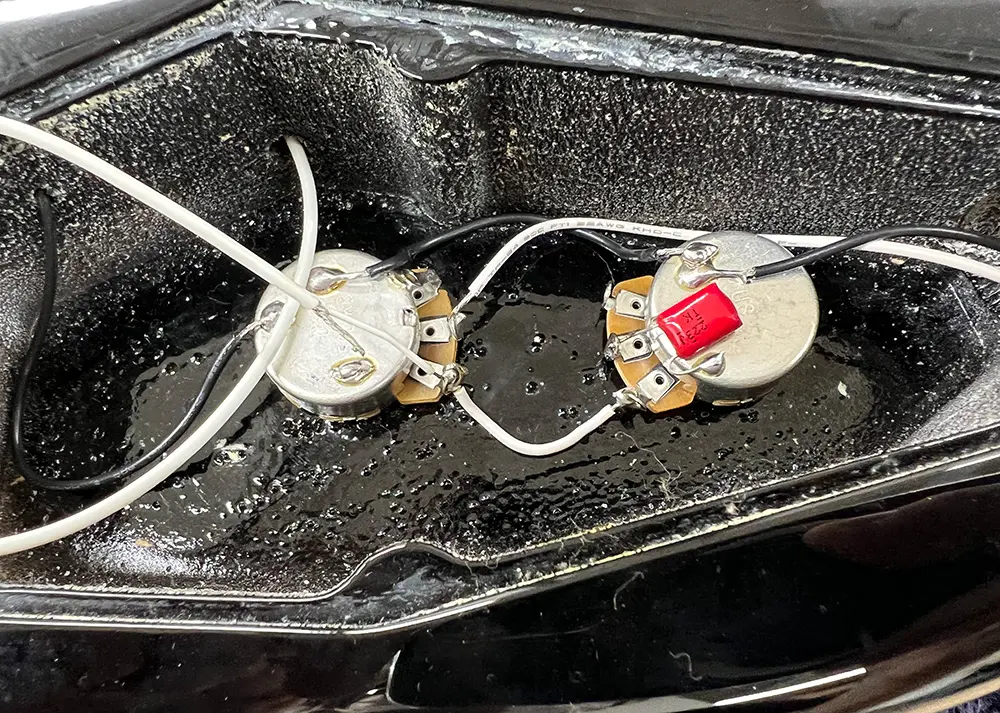

トーンポットにコンデンサーを取り付け。片方はポットの2番端子に、もう片方はアースに落とすためにポットの上部にハンダ付けします。ボリュームポットとトーンポットは白い線（音の信号が通る線）と黒い線（アース線）でつないでいます。
今回使うハムバッカーピックアップは1芯で、ホット線とシールド線が出ています。ホットはボリュームポットの3番端子に、シールド線はアースとして落とすのでボリュームポットの上部にハンダ付けします。これで配線はできました。

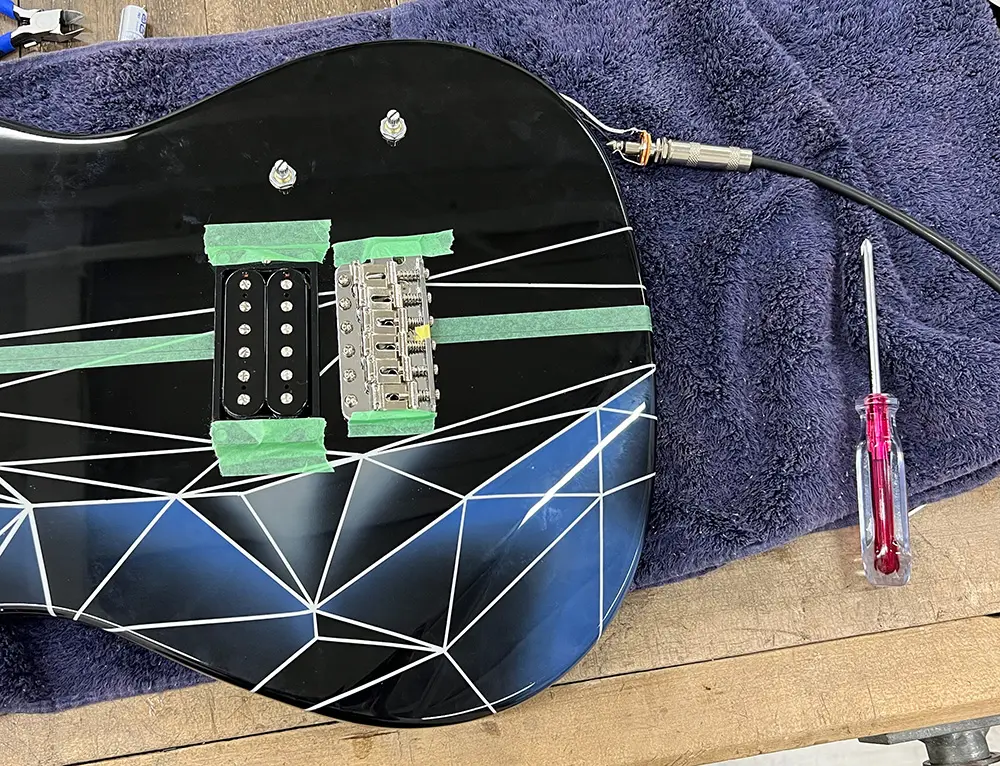

配線ができたので、アンプに接続して音が出るかチェックします。まだ弦を張っていないので、ドライバーでピックアップを軽く叩いてチェック。音が出ました。今回はスイッチがないシンプルな配線なので難易度は高くなかったものの、1箇所ずつ配線を確認しながらだったので、少し時間がかかりました。

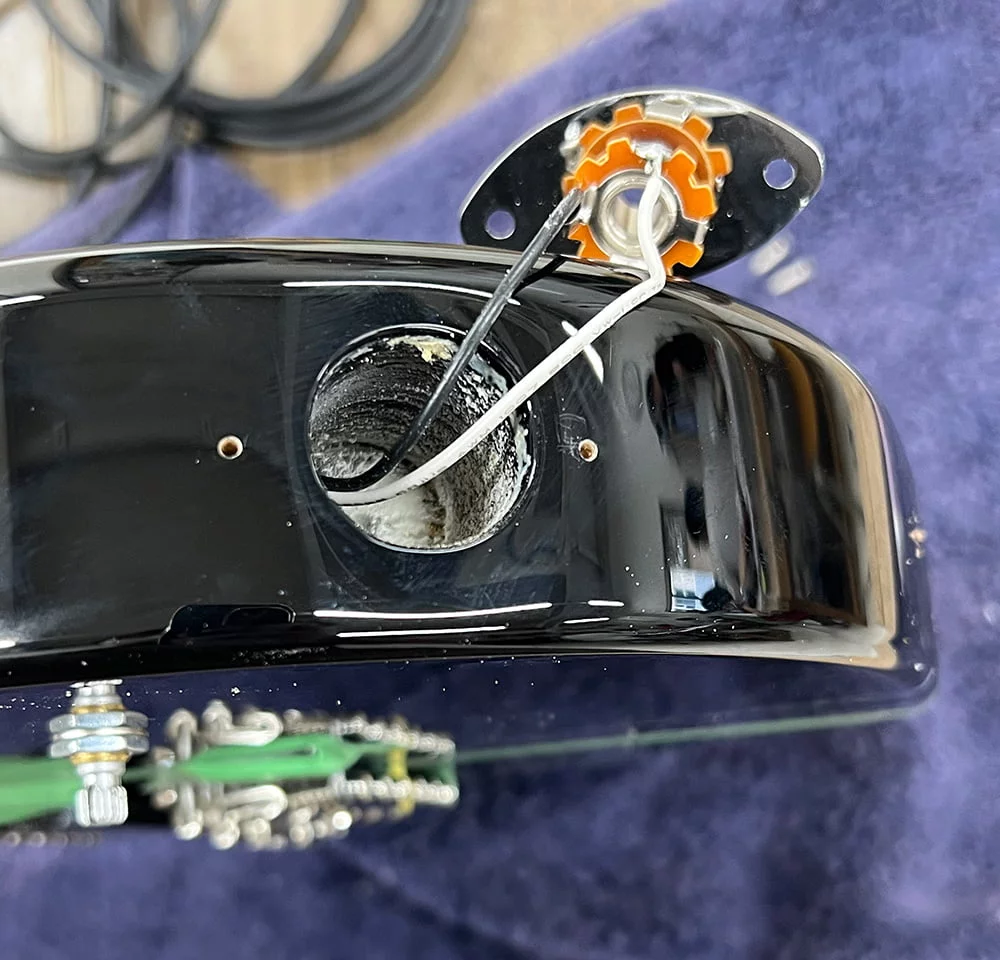

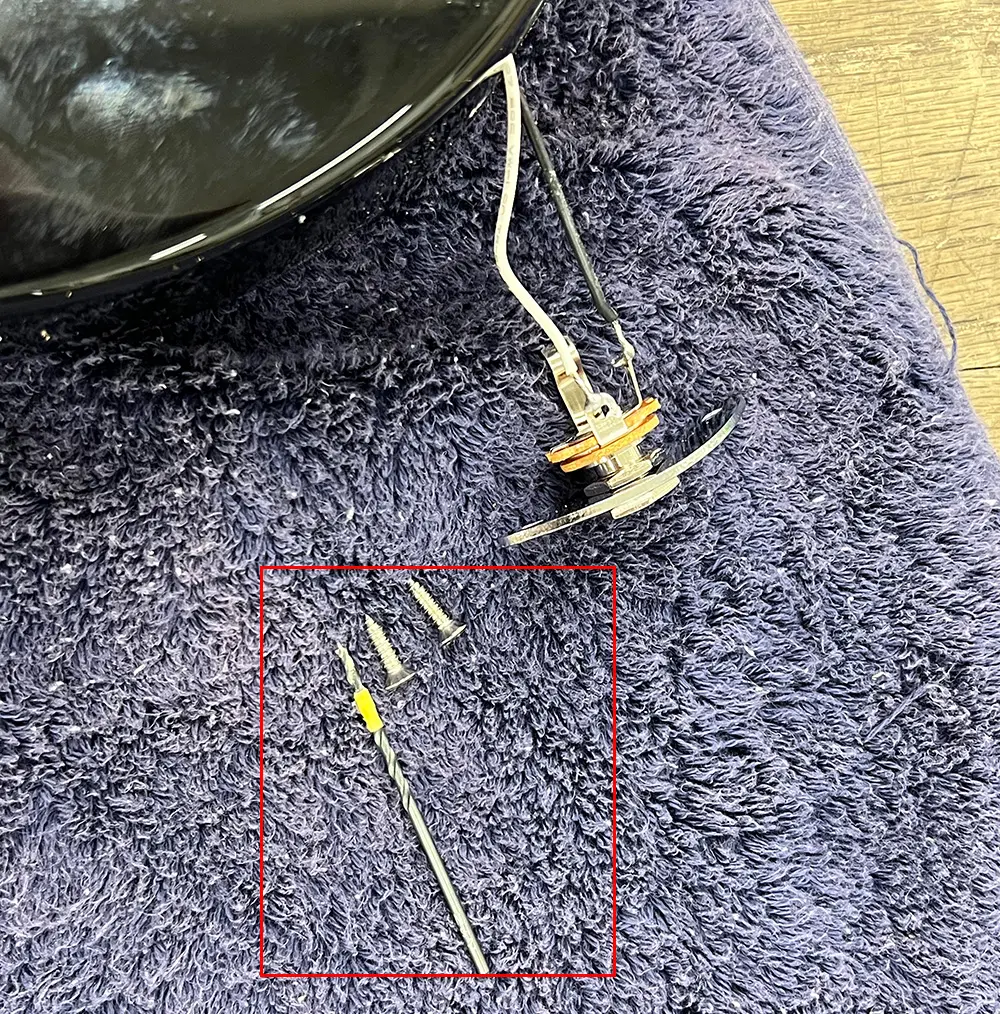

次はジャックプレートの取り付け。Φ2.0のビットを使ってビス穴を開けていきます。深さをビスに合わせるためにマスキングテープで目印を付けます。

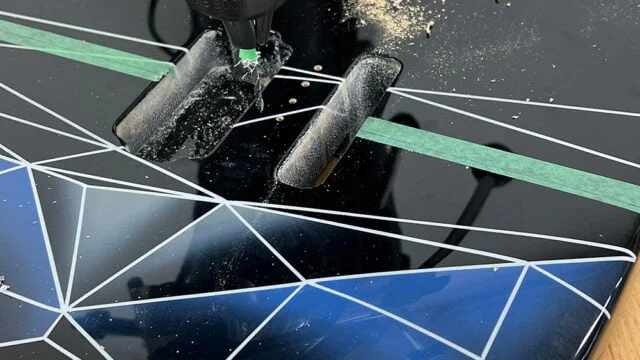

ビス穴の位置に目打ちをしたのち、ハンドドリルで穴あけ。

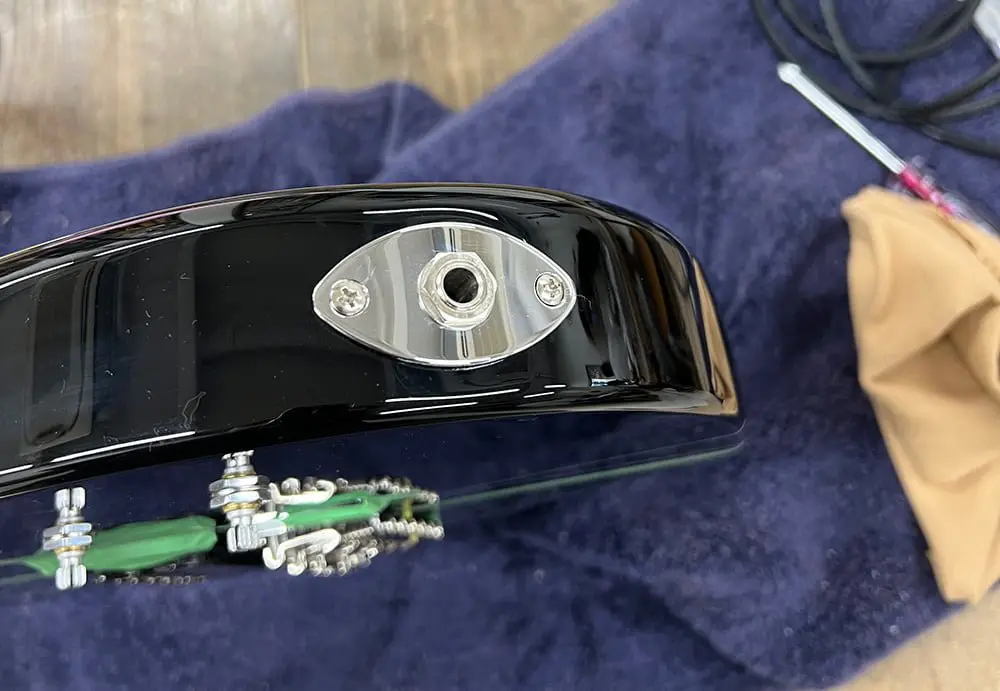

取り付けできました。

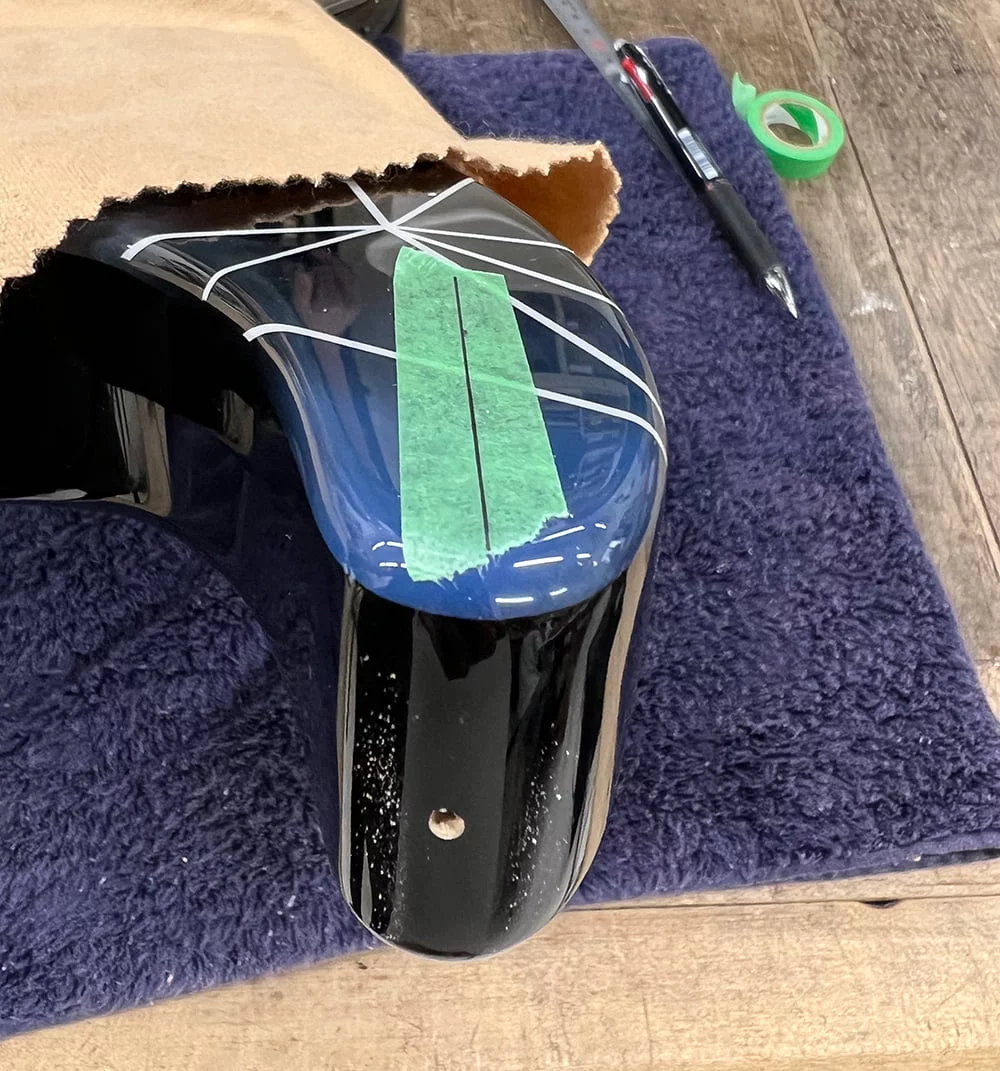

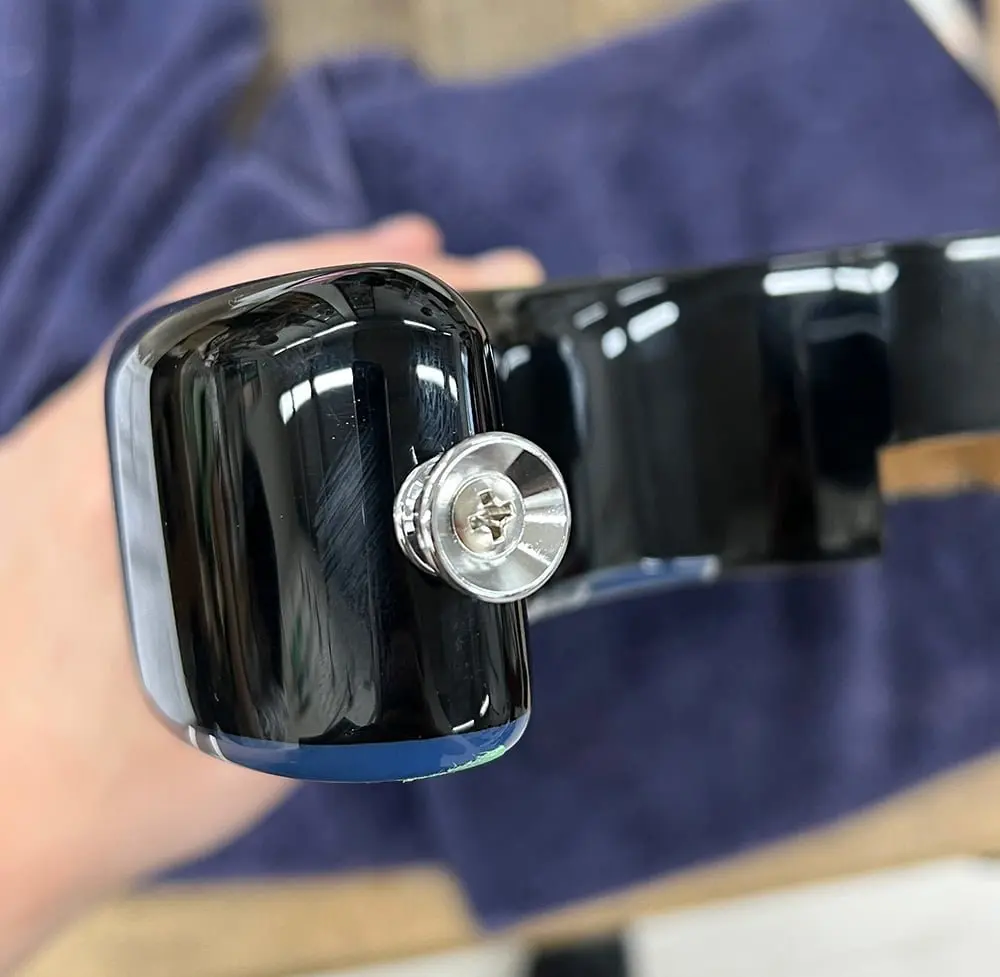

次はストラップピンの取り付け。ホーン部分に取り付けるストラップピンは、ストラップが外れにくくするために少し内側に傾けて設置します。ホーンにマスキングテープを貼って角度を罫描きします。写真だと罫書きの線と穴の角度がズレているように見えますが、開けた穴の角度は問題ありませんでした。

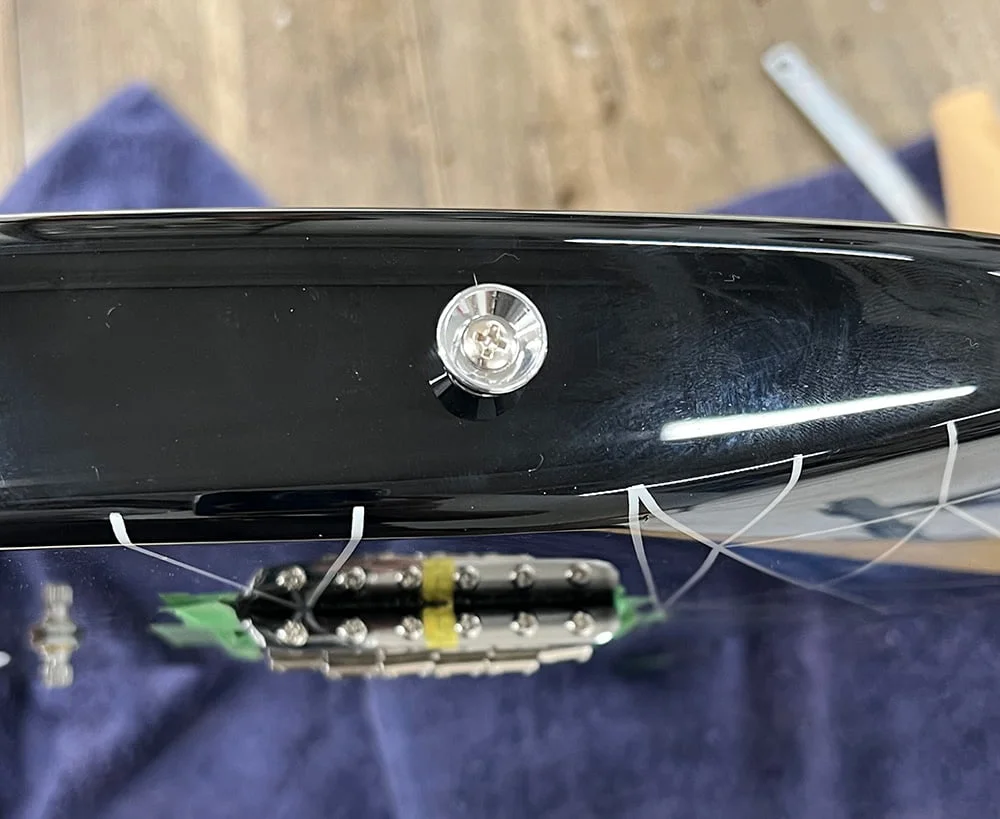

エンドピンも取り付け。これでボディの組み込みはほぼ終わりました。

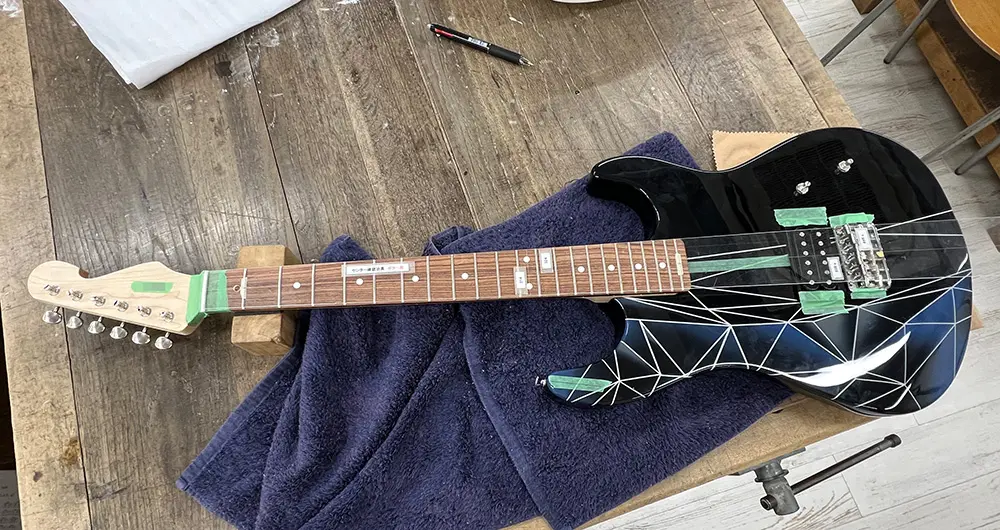

次はボディにネックをセットし、ネックジョイントの穴を開けます。センター確認治具をネックに貼り付け、ネックのセンターとボディを合わせます。
今日はここまで。明日はネックジョイントの穴開けから。
