【8作目:7弦ギター】リアピックアップザグリ加工:ギタークラフト学校日誌(368)

リアピックアップザグリを掘った7弦ギターのボディ

前回はネックポケットのザグリ加工をしました。
今回もザグリ加工です。
リアピックアップのザグリ加工をします。

↓前回作業

7弦ギターのボディにネックポケットザグリを掘った状態
【8作目:7弦ギター】ネックポケットザグリ加工:ギタークラフト学校日誌(367)前回はステンレスフレットを指板に打ちました。 今回はネックポケットのザグリ加工です。 ↓前回作業 https://guit...

今作はフレットを斜めに配置するマルチスケール(ファンフレット)で、ピックアップもそれに合わせてスラントマウント(斜めに配置)にします。

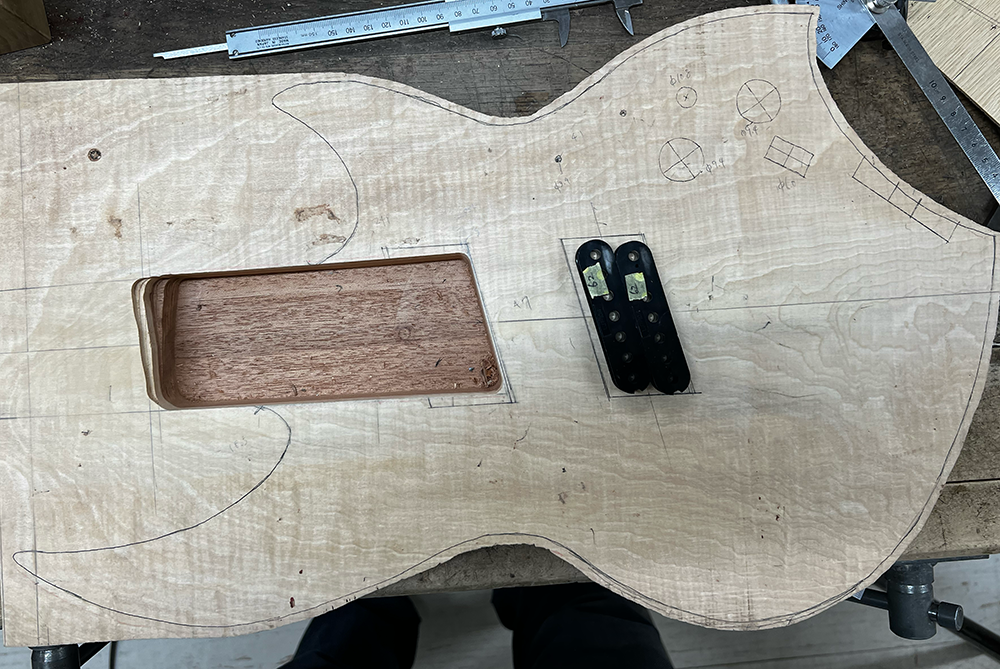

7弦ギターのボディとピックアップボビン

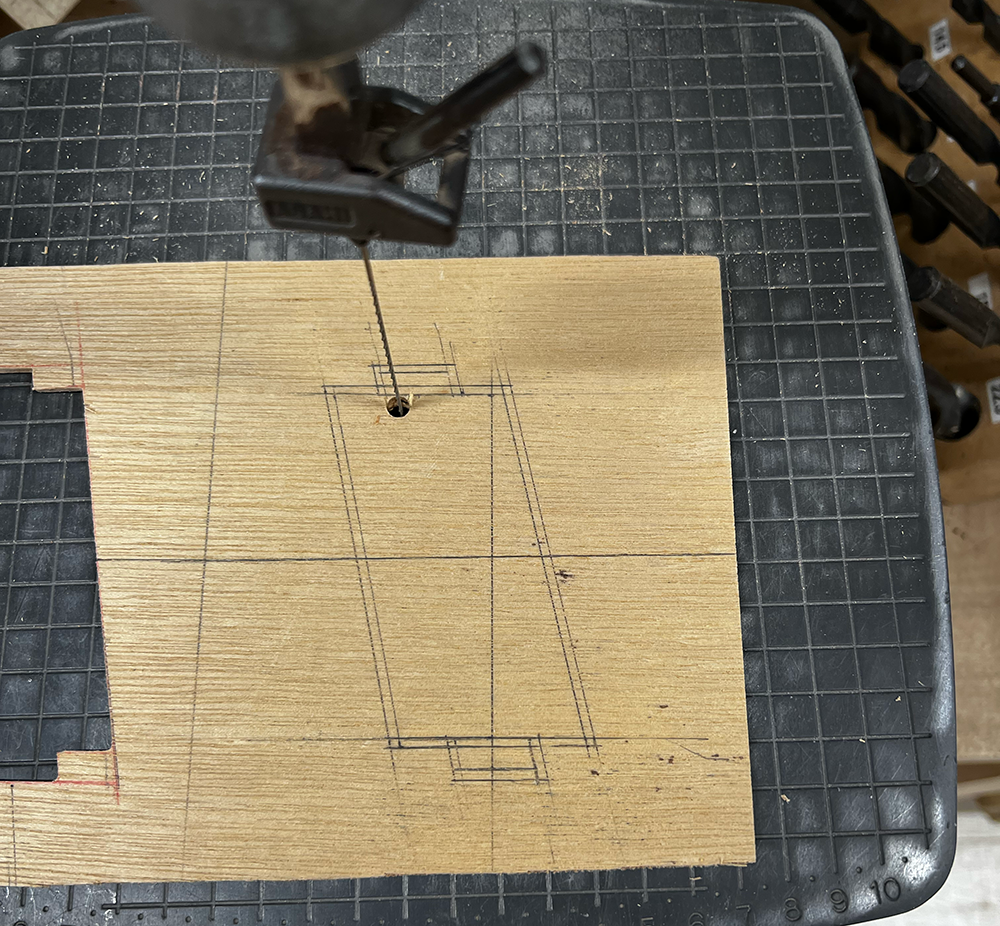

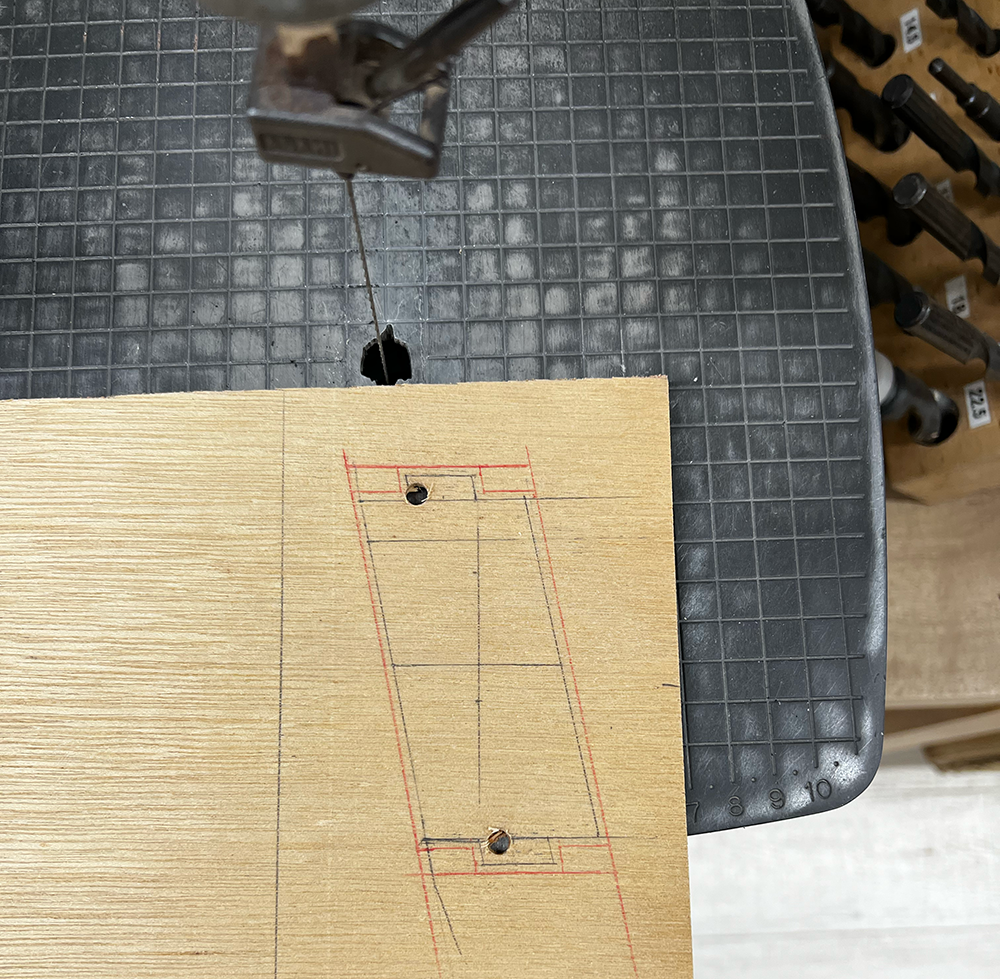

合板でザグリ加工用の治具を作ります。

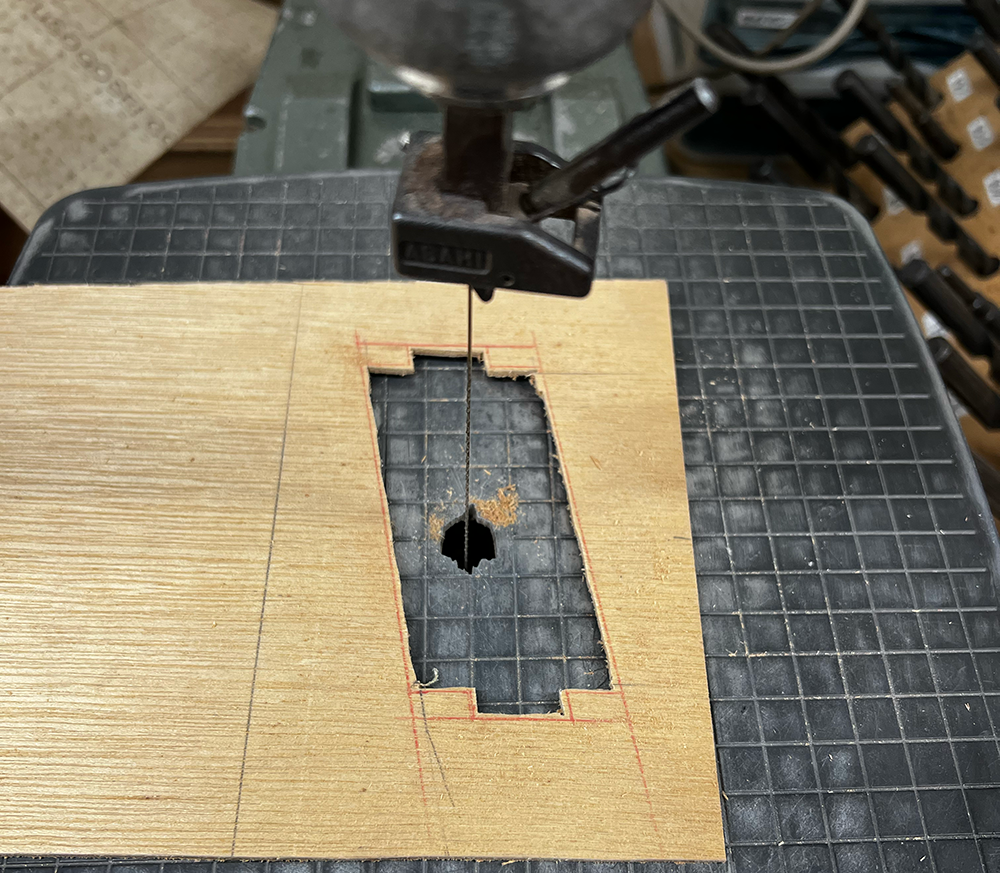

ピックアップザグリ加工用の治具

ザグリ加工で使うルーターはガイドとビットの間が2mmあるため、治具から2mm内側に掘れます。
なので、ピックアップザグリの治具は実寸よりも2mm広く作っています。
ピックアップザグリ加工用の治具

フロントピックアップはスラントマウントの角度が違うので、フロント用の治具も作っておきます。
ピックアップザグリ加工用の治具

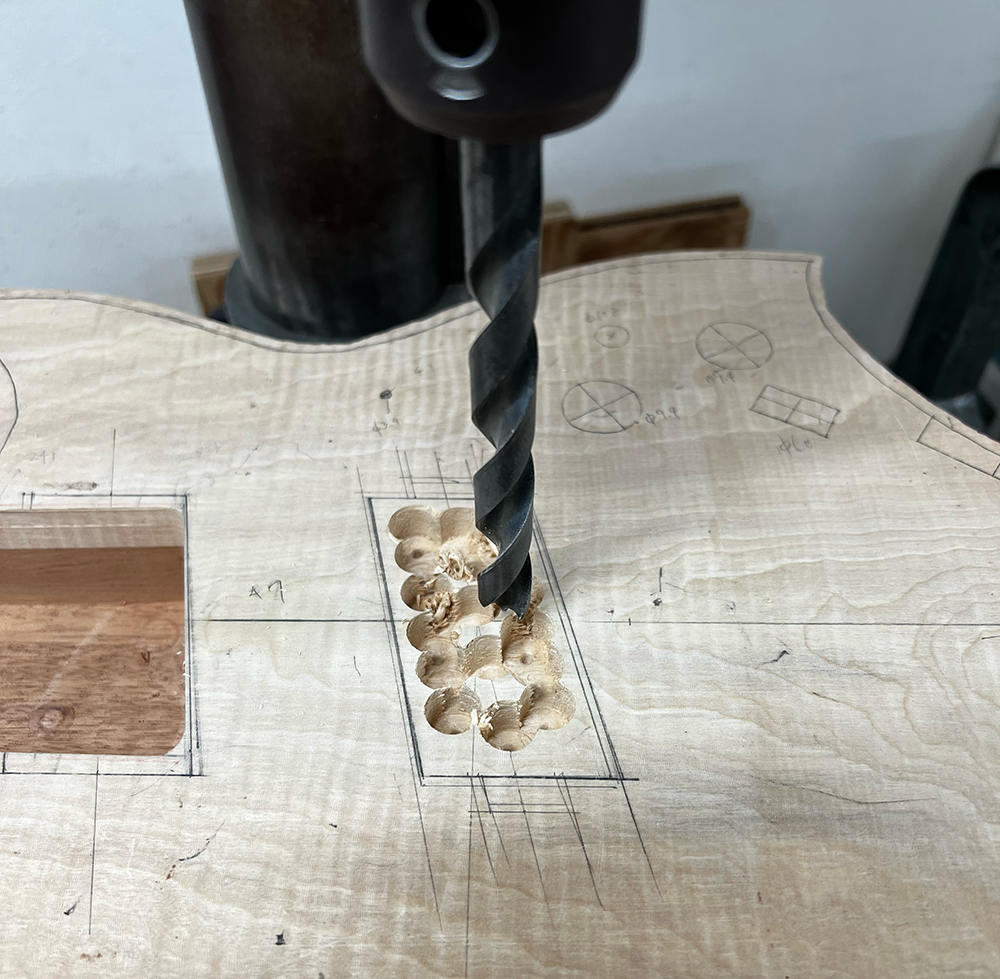

ルーターで掘る前にボール盤で肉抜きをしておきます。
リアピックアップザグリの深さは20mmにするので、18mmくらいの深さで肉抜き。
7弦ギターのボデににピックアップザグリ

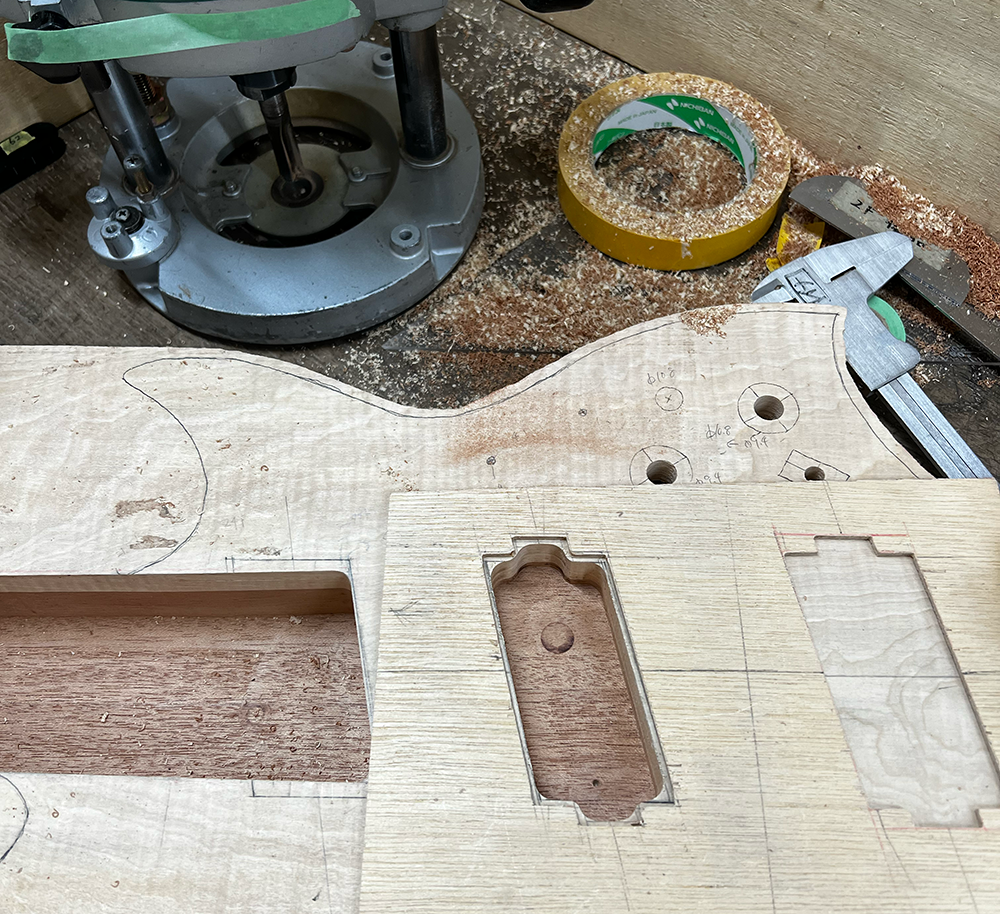

ルーターで掘りました。

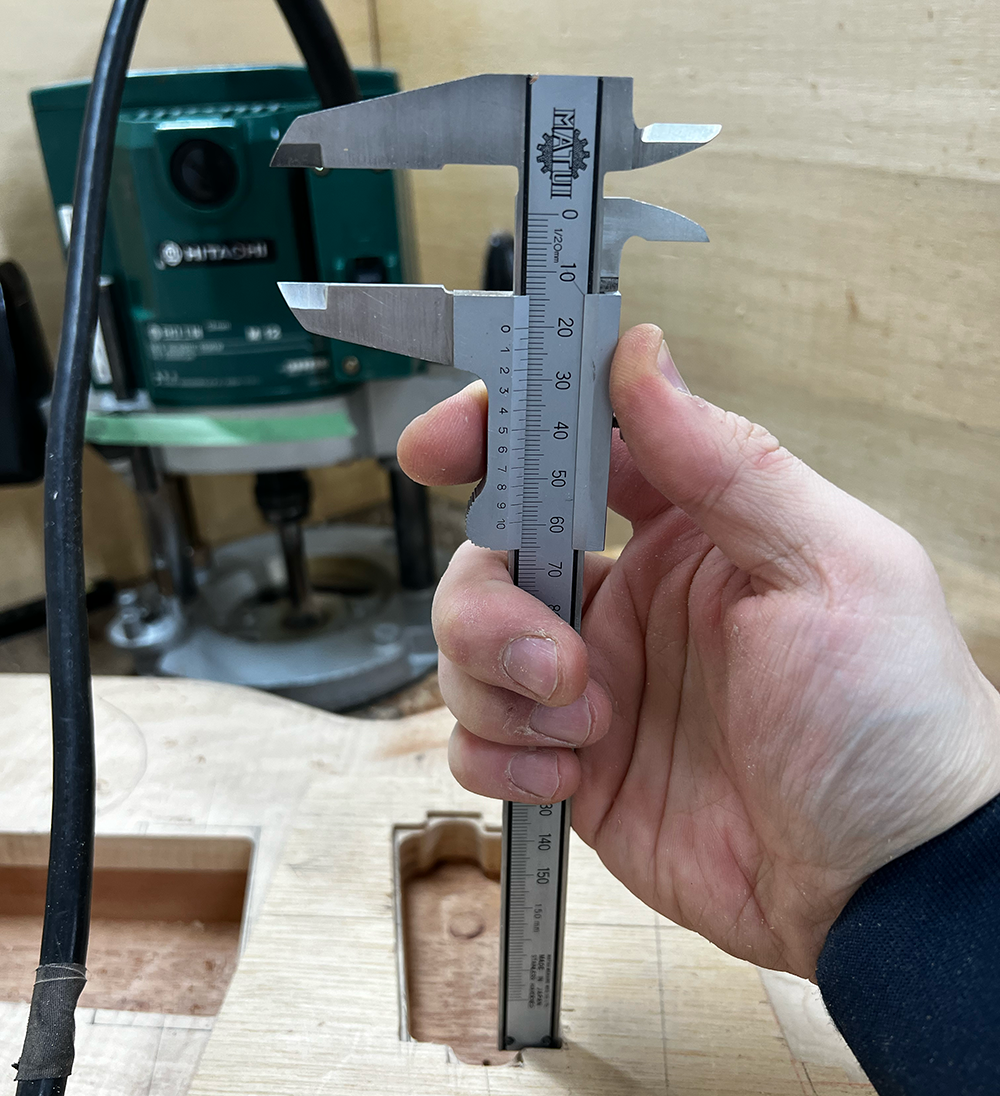

深さは20mm。
7弦ギターのボデににピックアップザグリを掘ったところ

ザグリを掘るとバック材のマホガニーが見えてきました。
トップ材のトチの厚みが15mmなので、マホガニーが5mmほど見える深さです。
7弦ギターのボデににピックアップザグリを掘ったところ

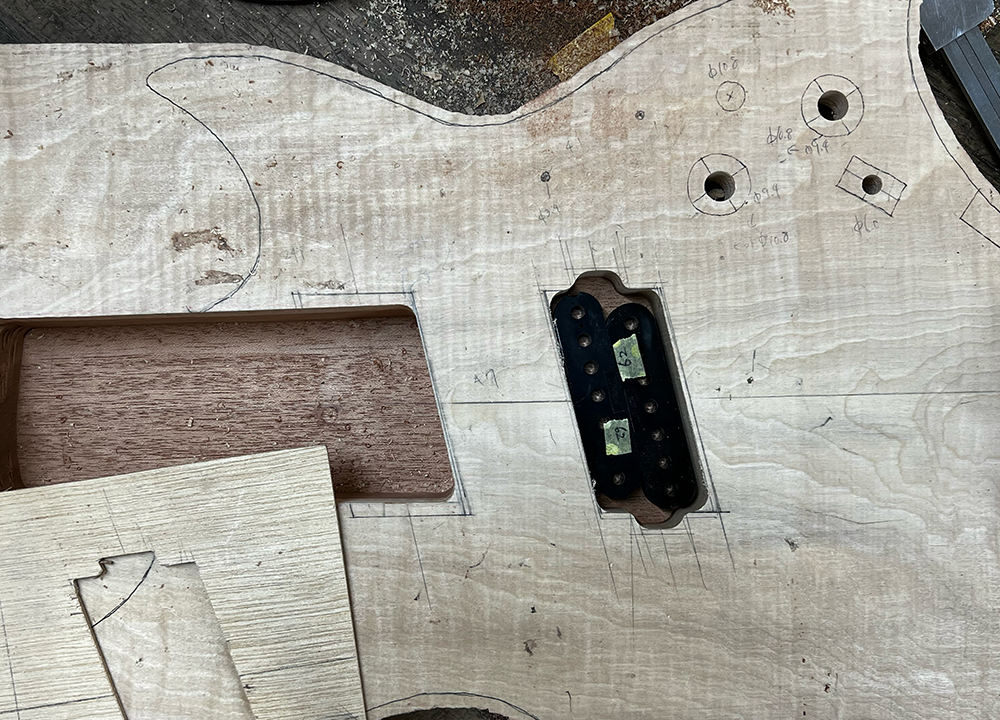

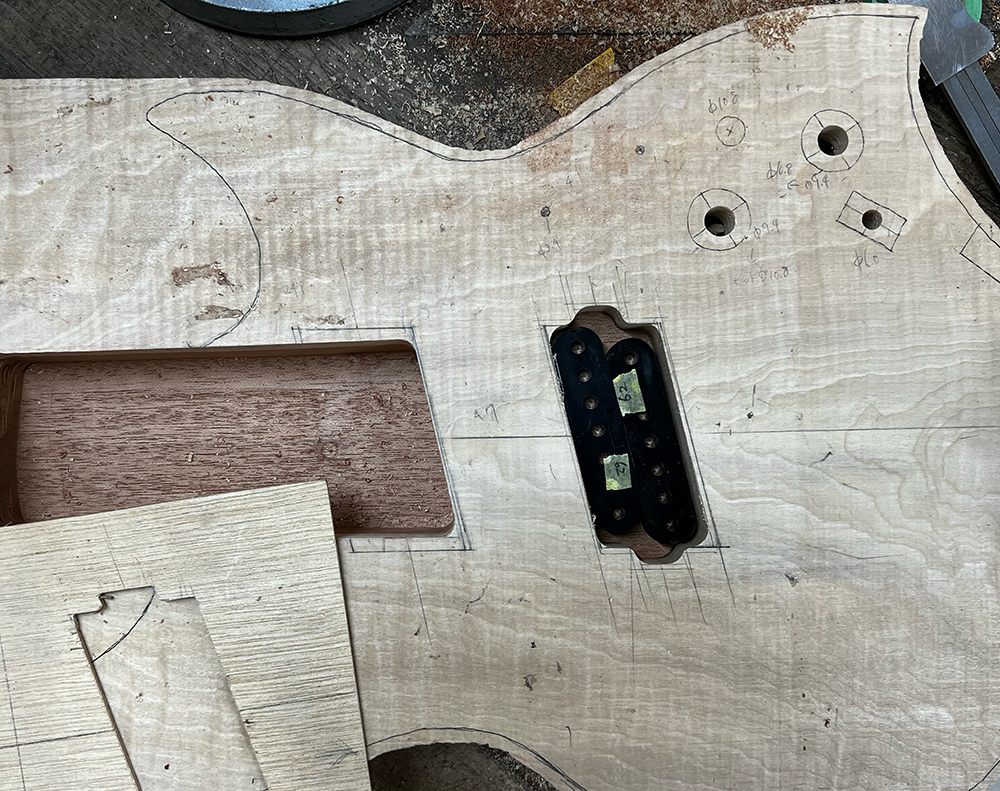

まだピックアップにワイヤーを巻いていないのでボビンだけですが、置いてみるとこんな感じになります。
リアピックアップザグリを掘った7弦ギターのボディ
