3作目のピックガードマウント、配線、そして完成:ギタークラフト学校日誌(182)

ケンタトニックの3作目のギターの完成写真

1年生の授業の最終日。作業も今日で最後。

ピックガードにレバースイッチをマウントするための位置を罫書きします。
ピックガードにレバースイッチをマウントするための位置を罫書き

ビス穴はΦ3、レバースイッチを差し込む隙間はΦ2で穴を開けます。
ピックガードにレバースイッチをマウントするためのビス穴の位置を罫書き

Φ2で開けた穴はこのあとミシンノコでつなげるので、2箇所開けておきます。
ピックガードにレバースイッチをマウントするための穴を開けた状態

Φ2の穴にミシンノコの刃を通し、もう一箇所のΦ2にむけて切り込みを入れます。
ピックガードにレバースイッチをマウントするための隙間をミシンノコでつなげているところ

粗加工ができたので、精密ヤスリで形を整えます。
ピックガードにレバースイッチをマウントするためのビス穴と隙間を粗加工した状態

次はピックアップの準備をします。
今回は2ハムの両方ともコイルタップにするので、4芯を使います。
1芯だとダイレクトスイッチ等はできますが、コイルタップはできないので、4芯が必要です。
4芯のハムバッカーピックアップ

4芯が熱収縮チューブでまとめられているので、コイルタップ用に被覆を剥きます。
カッターで切れ込みを入れて切ります。
4芯ハムバッカーピックアップの被膜をカッターで切っているところ

先端を切っただけではコイルタップ用のスイッチに届かないので、ワイヤーストリッパーでさらにチューブを切っていきます。
4芯ハムバッカーピックアップの被膜をワイヤーストリッパーで切っているところ

ごちゃついてますが、3wayレバースイッチ+コイルタップの配線です。
ハムバッカーピックアップをピックガードにマウントした状態

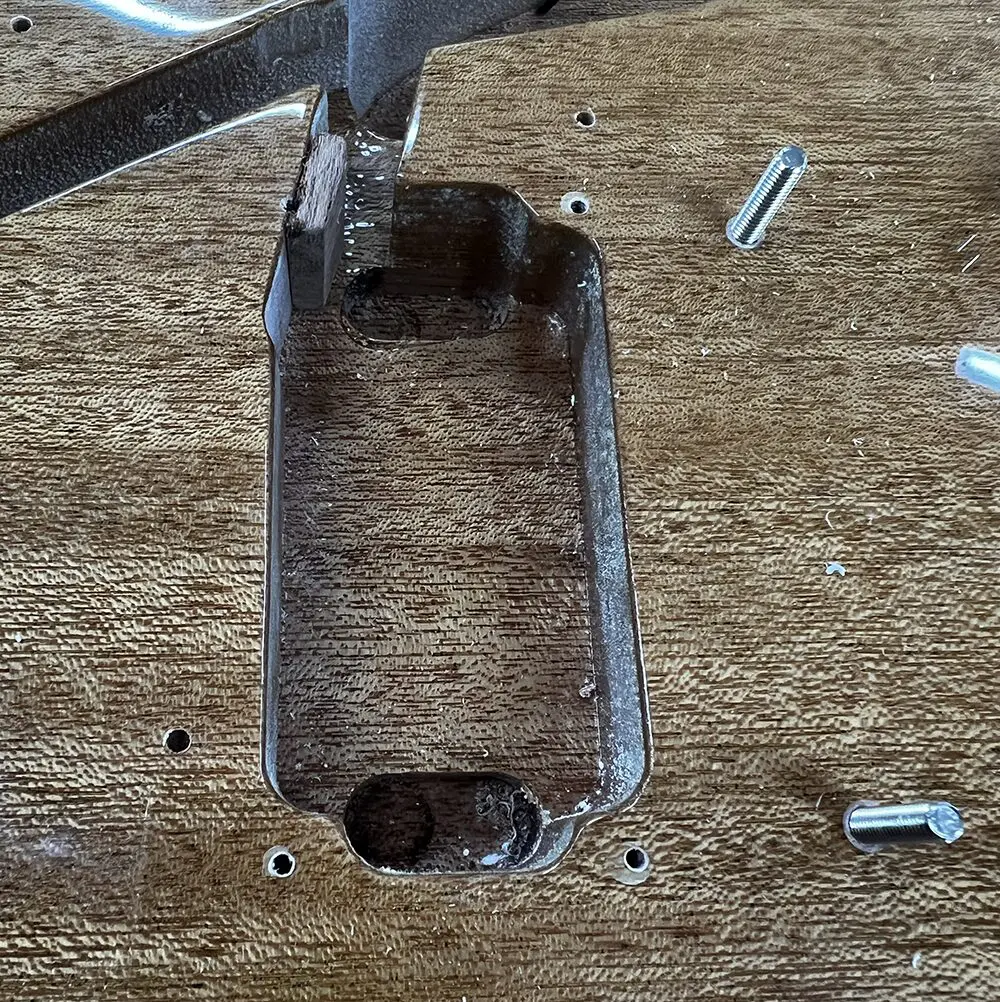

リアピックアップ用のビス穴を開けます。
リアピックアップ用のビス穴を開けたところ

ビス穴をプラスドライバーで面取りします。
ちゃんと面取りしておかないと、ビスを回したときに、ビス穴周りの塗装が剥がれたり割れたりてしまいます。
リアピックアップ用のビス穴をプラスドライバーで面取りしているところ

ピックガード用のビス穴をハンドドリルで開けます。
ビス穴を開けたら面取りします。
ピックガード用のビス穴をハンドドリルで開けるところ

ビス穴にビスをネジネジ。
ギターのボディにピックガードをビスで取り付けているところ

できた!!(途中かなり説明をはしょりましたが)
セッティングを超高速で終わらせ、終業10分前でしたがギリギリ完成しました。
ケンタトニックの3作目のギターの完成写真

ええですやん。
ケンタトニックの3作目のギターの完成写真

ええのう、ええのう。
ケンタトニックの3作目のギターの完成写真

マイギターとカメのパン。
ケンタトニックの3作目のギターとカメのパン

写真撮ってもろた。
3作目のモデル名は、Thin-Marauder。
ケンタトニックと自作の3作目ギター

無事に1年生の間に3本作り終えることができました。
1ヶ月の春休みが開けたら2年生です。
2年生の1作目はボルトオンネックが課題なので、ストラトタイプのギターを作ろうと思います。
