【4作目】指板接着:ギタークラフト学校日誌(192)

ギターのネック材と指板材を接着してクランプで固定

今日は指板接着をします。

↓前回作業

ホンジュラスローズウッドのギター指板にドットポジションマーク用の穴を掘り終えたところ
【4作目】指板幅の加工、指板のポジションマークの埋め込み:ギタークラフト学校日誌(191)今日は指板加工をします。 ↓前回作業 https://guitar-concierge.jp/guitar-craft/di...

指板接着の前に、トラスロッドを順反り方向に回せるように、指板接着面を削ります。
逆反り方向に少しトラスロッドを回し、その状態で指板接着面を平面に削ることで、ロッドの順反り方向への回ししろができます。
ただし、必ずしも逆反り方向にロッドを回せばよいわけではありません。
目的はロッドの順反り方向への回ししろを作ることなので、ネックの反りの状態を見て判断します。

今回は指板面が反りのない平面の状態だったので、トラスロッドを逆反り方向に回して逆反りにしました。

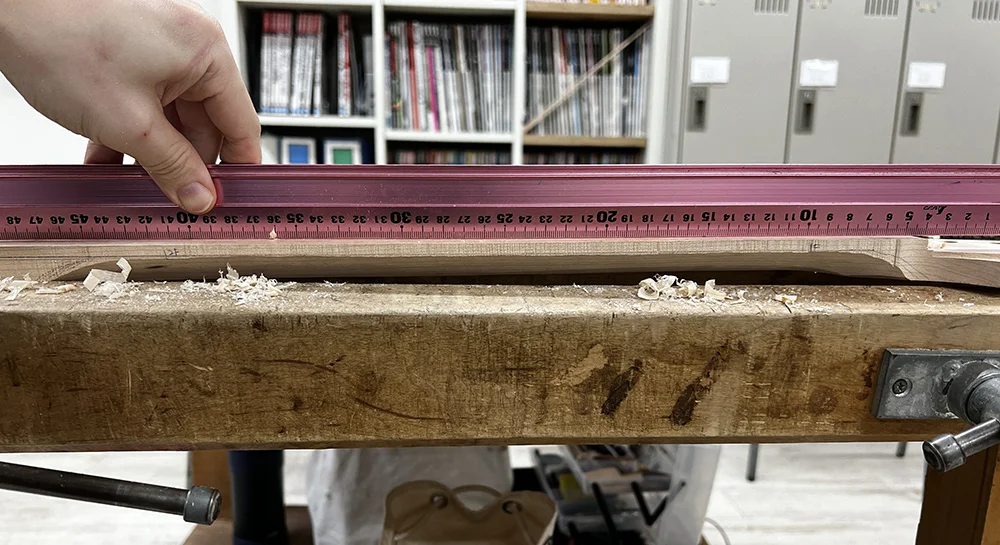

スケールを当てて確認する際は、ネックのどちらか一方にスケールをぴったりとくっつけて反対方向の隙間を見ます。
今回は1周くらい逆反り方向にロッドを回しました。

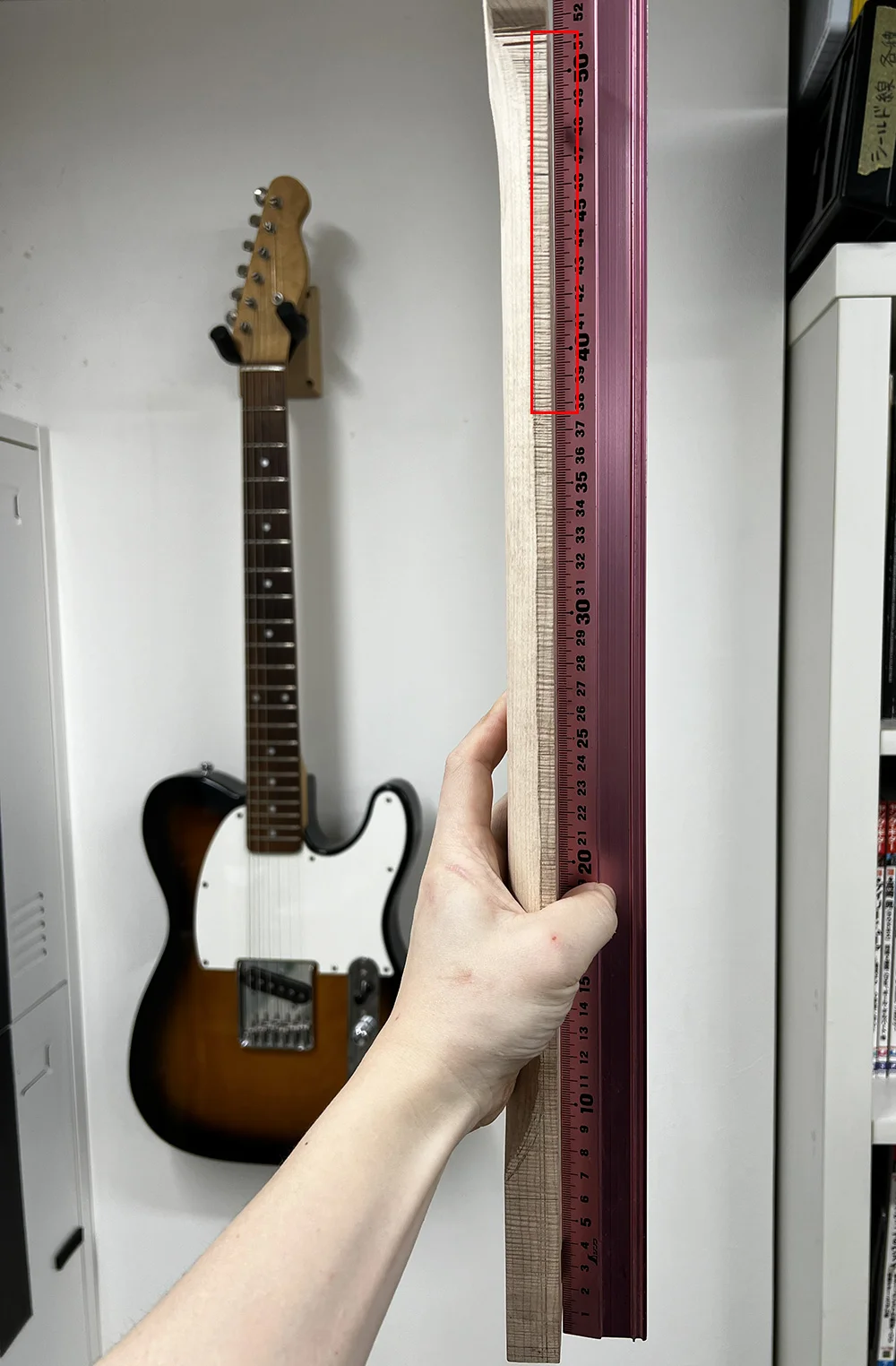

ギターのネック材の指板接着面に600mmスケールを当てて反りの状態を確認

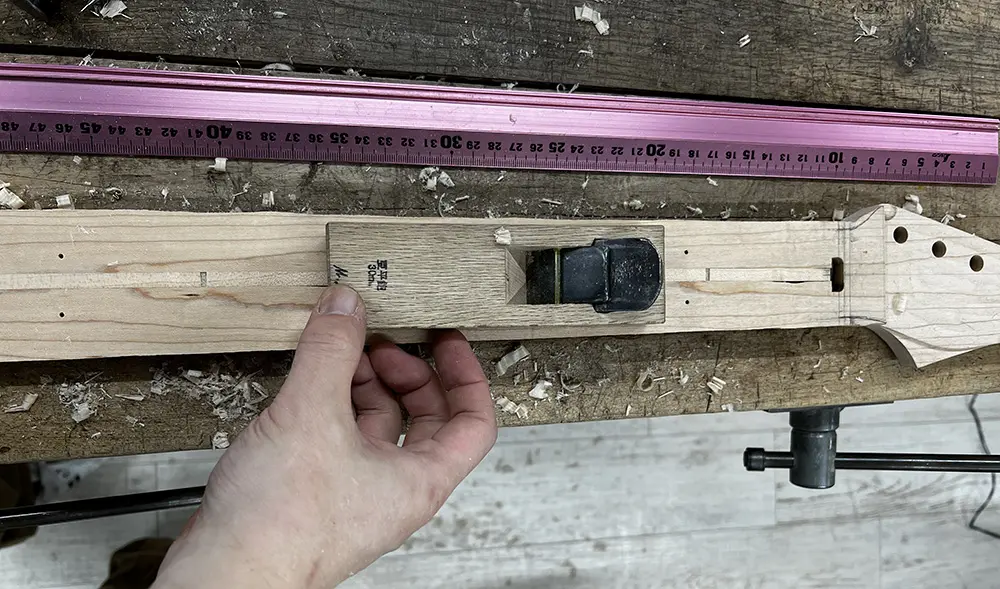

これで指板接着面が反った状態になったので、反った部分を豆平鉋で削って平面にします。
ギターネック材の指板接着面を豆平鉋で削って平面にしているところ

600mmスケールを当ててフラットになっているか確認。
ギターネック材の指板接着面に600mmスケールを当てて反りの状態を確認

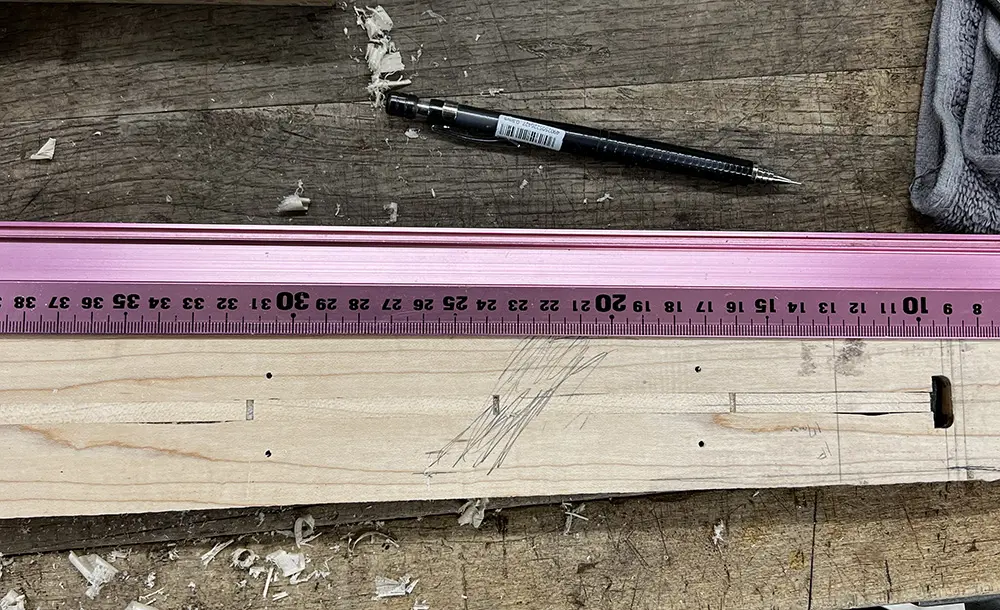

出っ張っている部分をシャーペンで書いて微調整していきます。
ギターネック材の指板接着面に600mmスケールを当てて反りの状態を確認

横方向も平行になっているか確認。

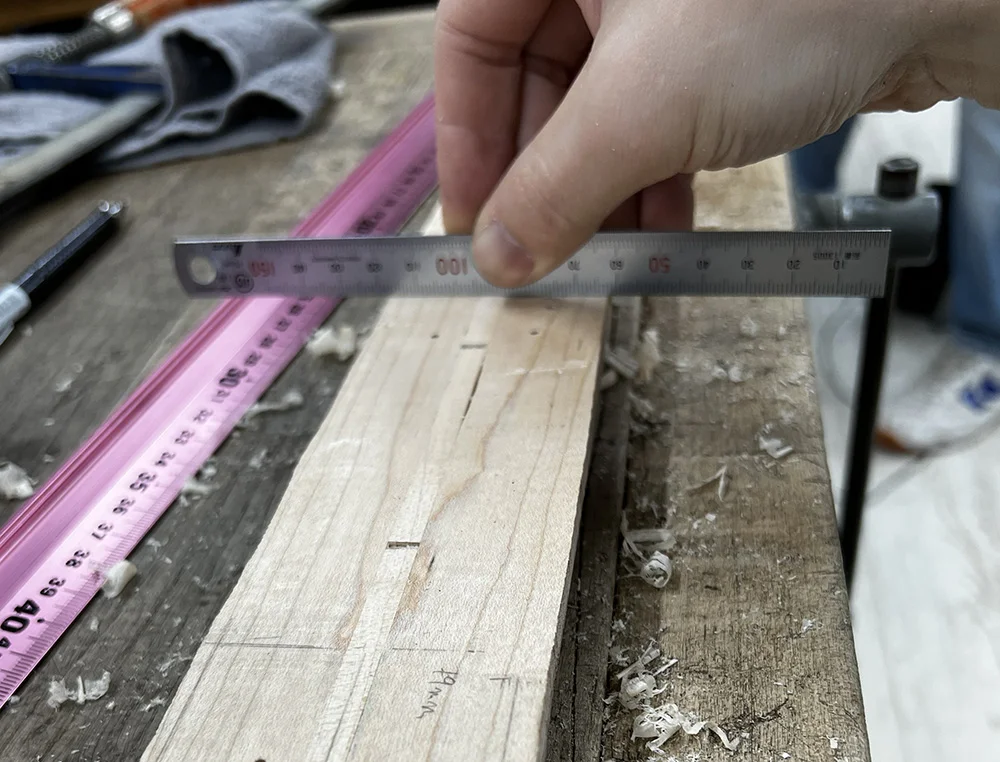

ギターネック材の指板接着面に150mmスケールを当てて反りの状態を確認

豆平鉋だけで完全に平面にするのは難しいので、ある程度平面になったら、エコノミーサンダーで仕上げます。

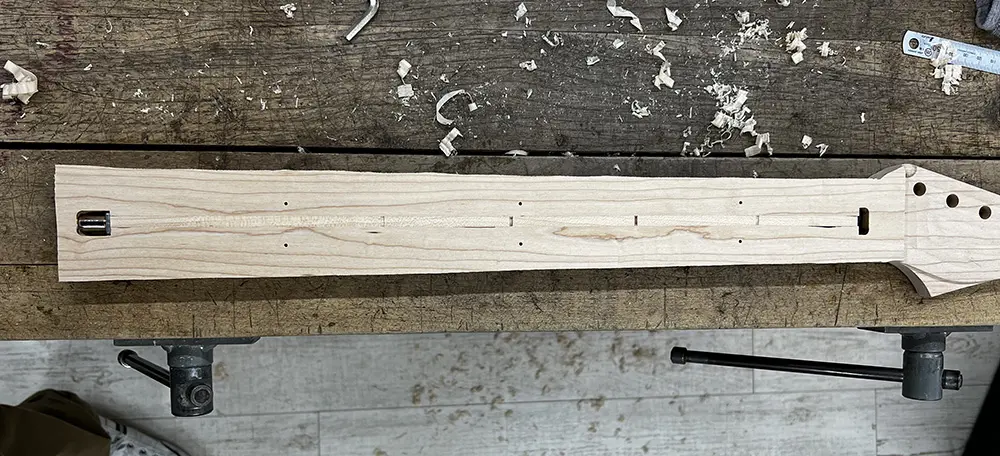

ギターネック材の指板接着面をフラットにし終えたところ

では指板接着をします。
指板接着面を削ったときにセンターラインが消えたので引き直します(埋め木の中心でセンターラインを取る) 。
0フレットの位置も罫書き直し、指板のヘッド側とエンド側にセンターを罫書きします。

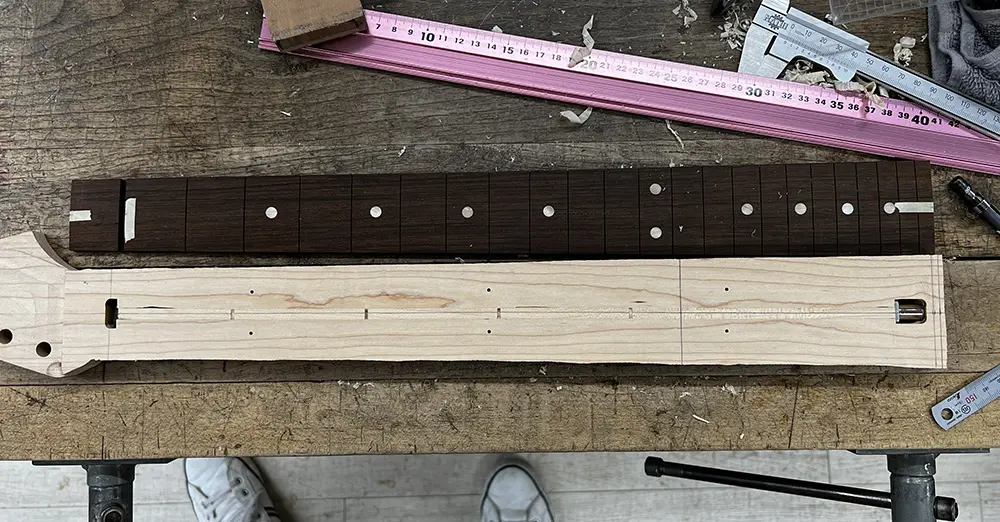

ギターネック材と指板の接着の準備

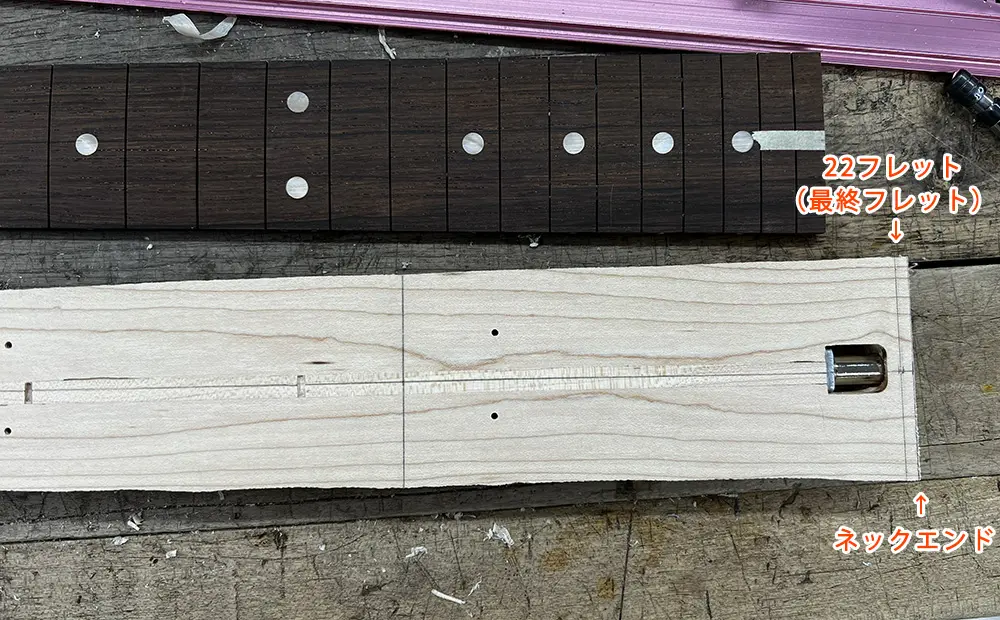

とその前に、今回はヒサシありの指板にするので、指板接着前にネックエンドを寸法通りに切断しておきます。
というわけでネックエンドをエコノミーサンダーで切断。
ギターネック材と指板の接着の準備

接着をする前に、ネックの指板接着面と指板側の接着面を濡れ雑巾で拭いてゴミを取り除きます。

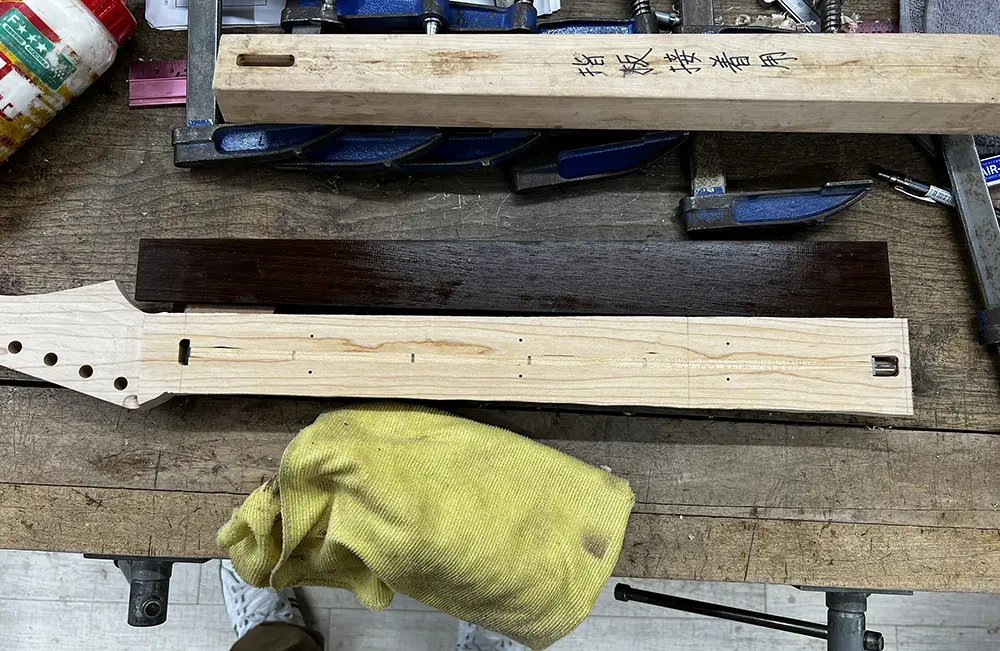

ギターのネック材と指板材の接着面を濡れ雑巾で拭いたところ

指板側の接着面に木工用ボンドを塗って接着。

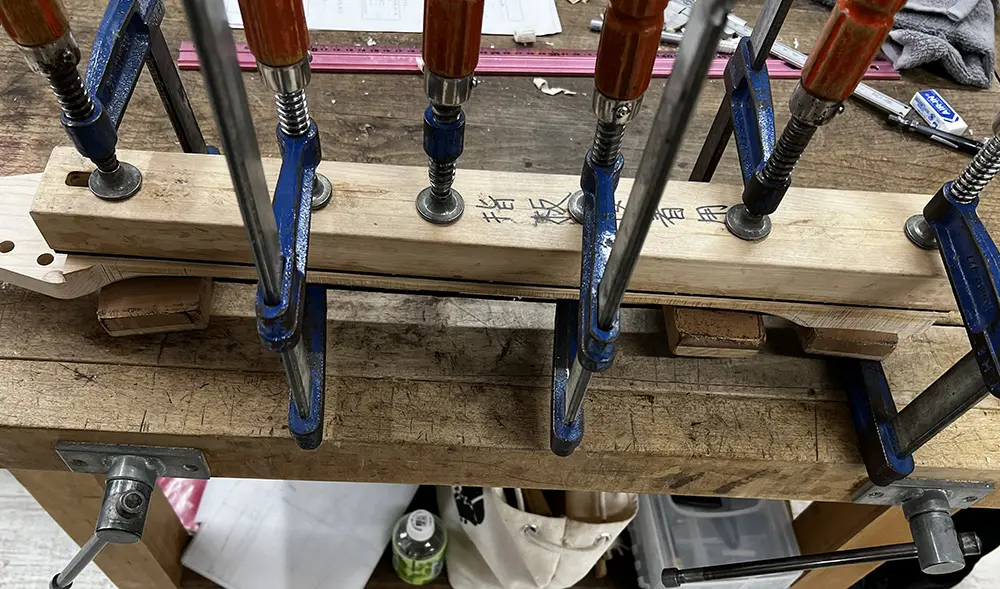

Fクランプを6本使って固定。
ギターのネック材と指板材を接着してクランプで固定

ネック材と指板の0フレットの位置を合わせます。

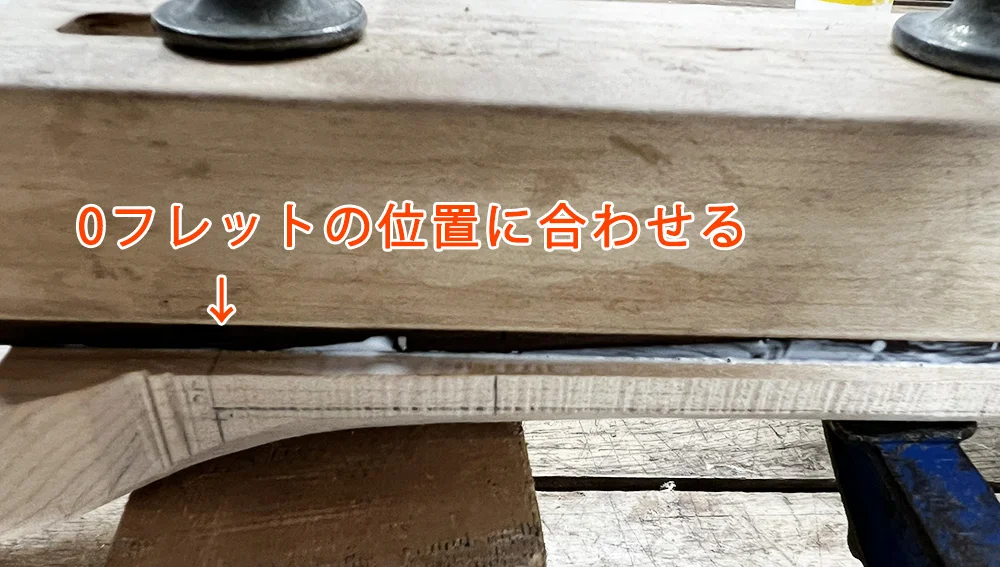

ギターのネック材と指板材の0フレットの位置を合わせる

横方向はセンターラインを合わせます。
当て木にもセンターラインが書いてあるので、それも合わせます。
ギターのネック材と指板材の中心ラインを合わせる

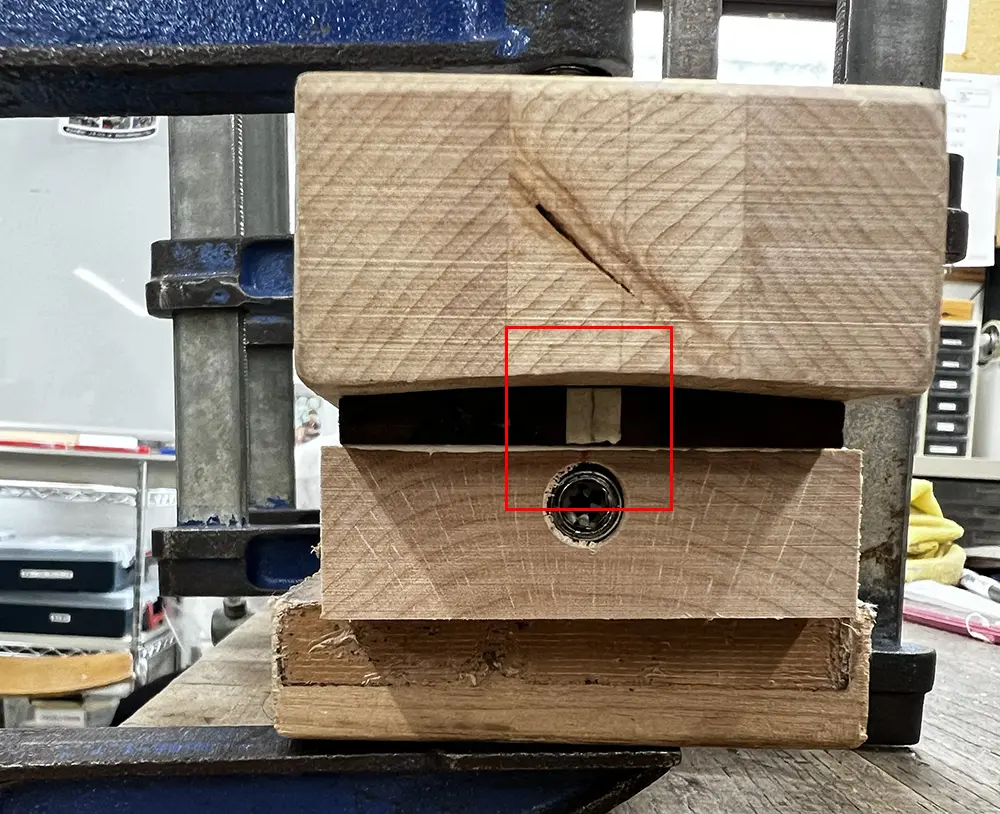

エンド側も中心ラインを合わせます。
写真ではズレてますが、このあとめちゃめちゃ合わせました。

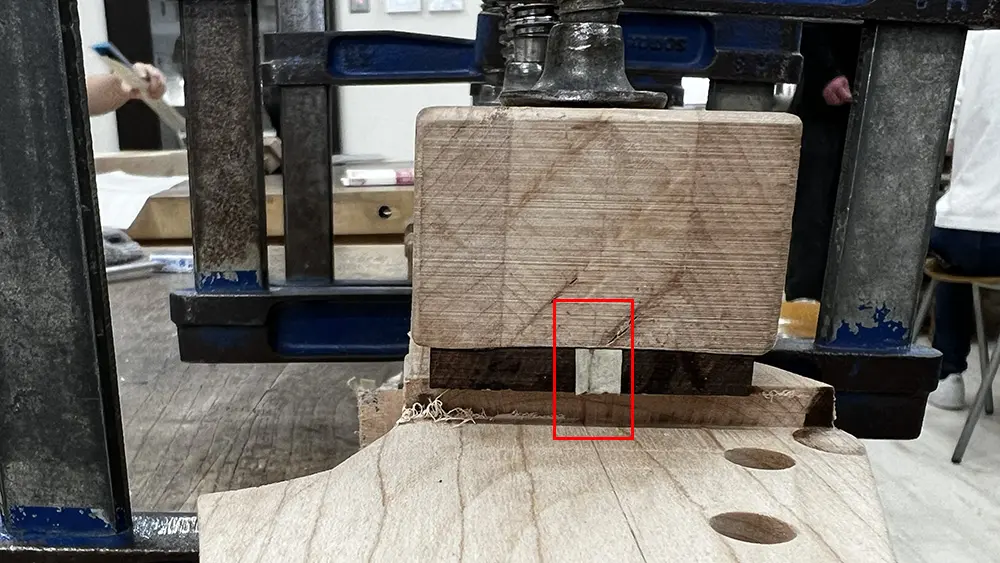

ギターのネック材と指板材の中心ラインを合わせる

濡れ雑巾ではみ出た木工用ボンドを拭き取ったら完了。
1日置いて乾燥させます。

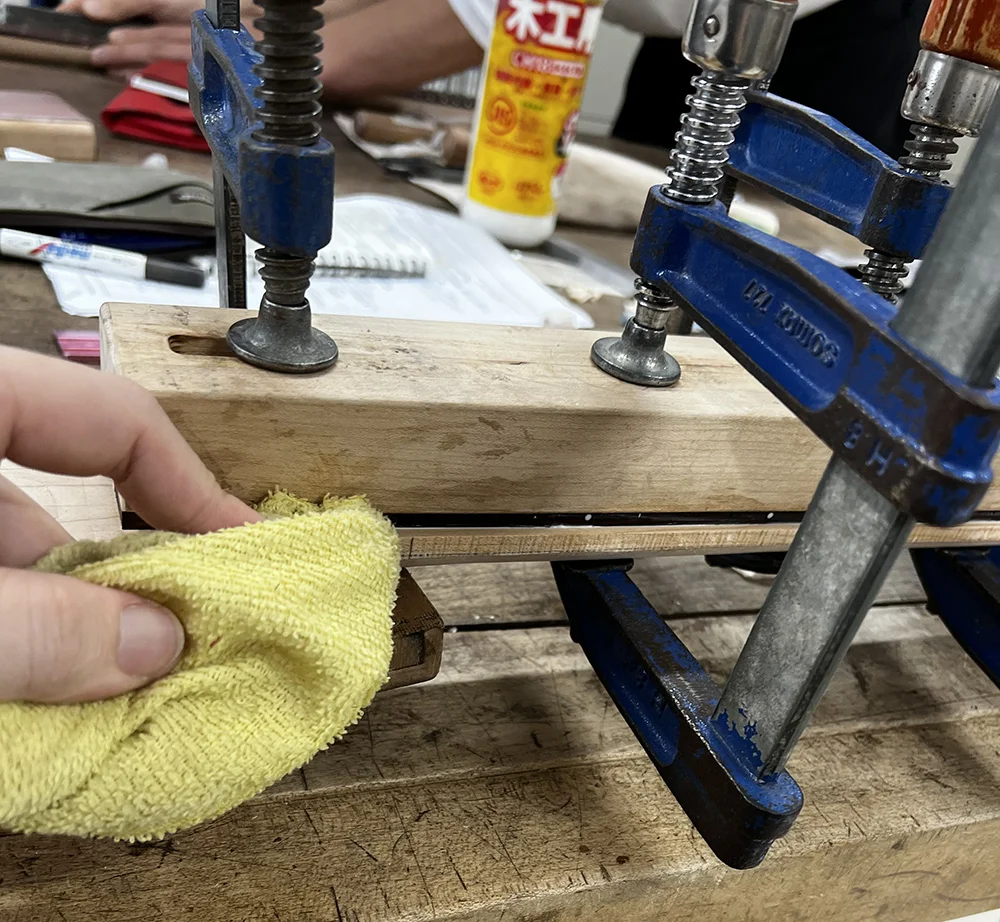

濡れ雑巾で余分な木工用拭き取り

今日はここまで。
